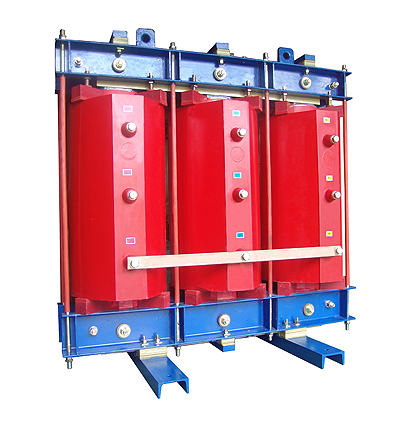

一、干式鐵芯并聯電抗器的用途
在高壓遠距離輸電系統中，一般并聯于變電站的低壓側或變壓器的三次線圈上,用于補償線路的電容性充電電流，限制系統電壓升高和操作過電壓，從而降低系統的絕緣水平要求，保證線路可靠運行。
二、干式鐵芯并聯電抗器的結構特點
1.干式鐵芯并聯電抗器采用環氧樹脂成型固體絕緣結構，三相共體，以硅鋼片為導磁介質，高填充系數的輻射式鐵芯柱組成磁路結構。其線圈由多個包封組成，并以小截面多股扁銅導線平行并繞而成，有效地減少了產品體積和損耗。
2.該型電抗器的鐵芯和繞組都不浸在任何液體之中，并以空氣自冷為冷卻方式，線圈耐熱等級為F級，無油介質，安全性好，便于制造和維護，方便用戶使用運行。
3磁通以硅鋼片為導磁介質，鐵芯柱由高填充系數的輻射式鐵餅與特種石材氣隙組成，最終經環氧澆注高溫固化而成一個堅固的整體，使鐵芯渦流損耗減小，噪聲降低。
4.電抗器繞組由多個包封線圈組成，每個線圈均均由絕緣性能優良的玻璃絲包漆包扁銅線繞制，并用環氧樹脂等對線圈進行絕緣包封，最終高溫固化而成。因為電抗器線圈采用截面較小的多股扁銅導線平行并繞而成，從而有效地降低了諧波下導線中的渦流損耗。
5.包封電抗器線圈包封間有軸向散熱氣道，具有優良的散熱性能。
6. 電抗器線圈和鐵芯經高溫固化后，具有良好的電氣絕緣性能和機械性
三、樹脂絕緣干式鐵芯并聯電抗器的技術特點
1.線圈經環氧樹脂澆注而成，具有阻燃、自熄、免維護、機械強度高、抗短路沖擊能力強、絕緣強度好、局部放電量小、使用壽命長等優點；
2. 鐵芯制造采用了干式變壓器的制造技術、振動小、噪音低、漏磁少，對環境的電磁干擾?。?br />
3. 產品的整體結構緊湊，安裝尺寸小，占用空間??；
4.產品的技術條件符合國際標準IEC289-88和部頒標準JB-5346-98等要求，其技術性能達到當代國際同類產品的水平。
四、樹脂絕緣干式鐵芯串聯電抗器執行標準
IEC289-88《電抗器》
GB10229-88《電抗器》
