1.概述
在無功補償回路中串聯一定比例的電抗器,可以顯著提高供電系統的可靠性和穩定性,在某些情況下,如電網諧波含量大時,則必須配備電抗器。
2.用途

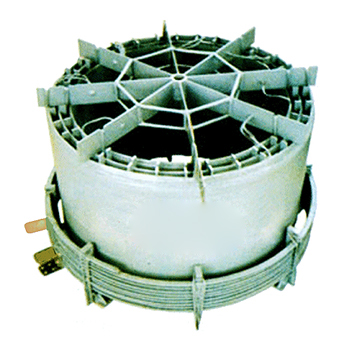

LKGKL系列干式空芯濾波電抗器與并聯電容器組串聯使用,組成諧振電路,提供低阻抗諧波通道,濾除指定的高次諧波,同時可實現電力系統的無功補償、限制電容器組投入時的浪涌電流。
3.主要特點
可安裝于戶外或戶內;
沒有鐵芯,不存在磁飽和,線性度好;
線圈無金屬緊固聯結,線圈連接端頭與星形接線板相焊接,電氣性能好;
噪音小,機械強度高,有較大的穩定裕度,可耐受高短路電流的沖擊;
外表涂有三防絕緣漆,可在日曬、潮濕、雨淋、寒冰等惡劣條件下安全運行;
安裝方式靈活,節省用地;
進出線端子角度可按用戶要求設計制造。
4.型號說明
5.技術數據:(詳見表二)
☆額定電壓:6、10、35、66kV等
☆額定容量:72、84、120、320、400kvar等
☆電感調節范圍:±5%、±10%、±20%等
6.執行標準
GB10229-88、JB5346-1998、DL462-92
7.使用條件
(1)使用地點:戶內或戶外
(2)使用環境溫度:-40℃~+45℃
(3)海拔高度:1000米(如果超過1000米請在訂貨時說明)
(4)安裝地點應無有害氣體、蒸汽及導電性或爆炸性塵埃。
8.訂貨說明
訂貨時請?zhí)峁┮韵聰?shù)據:
(1)系統額定電壓
(2)基波電流
(3)諧波電流
(4)額定電感量
(5)電感量調整范圍
(6)電感調整形式(固定抽頭式或連續可調式)
(7)基波品質因數
(8)安裝方式(水平或疊裝)
(9)使用環境(戶內或戶外)
(10)三相進出線端子夾角
